一、定義與定位

高壓配電室電力在線監測系統是一種基于物聯網、云計算、人工智能等技術的智能化監控體系，通過實時采集高壓配電設備（如斷路器、變壓器、配電柜等）的電氣參數、運行狀態及環境數據，實現遠程監控、故障預警和智能運維管理。該系統以“預防性維護”為核心目標，突破了傳統人工巡檢的局限性，符合《電力監控系統安全防護規定》等政策要求。

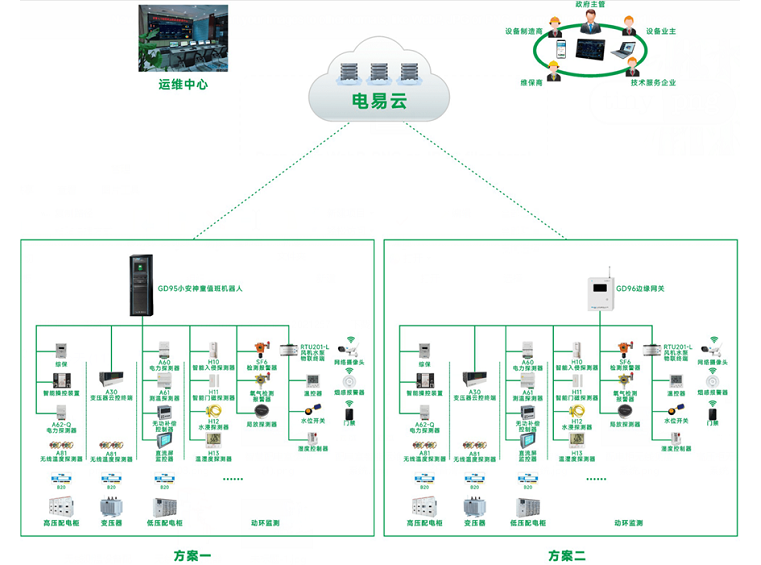

二、技術架構

1. 感知層

• 多維度數據采集：集成多功能電測表、溫度傳感器（監測設備接點溫度）、濕度傳感器、煙霧探測器等設備，實時采集電壓、電流、功率因數、環境溫濕度等參數。

• 設備兼容性：支持接入數字式電測表、微機保護裝置、直流屏等，兼容Modbus、IEC61850等通信協議。

2. 傳輸層

• 采用4G/5G、光纖雙通道傳輸，確保地下室等信號弱場景下的數據實時性。

3. 平臺層

• 云端數據分析：通過AI算法分析設備健康狀態，預測性識別絕緣老化、接觸不良等隱患。

• 三維可視化：結合GIS地圖展示配電室設備分布，支持遠程視頻監控調閱。

三、核心功能

1. 實時監測與預警

• 電氣參數監測：追蹤三相不平衡度、諧波畸變率等電能質量指標，觸發閾值告警。

• 環境安全監控：檢測煙霧、水浸、非法入侵，聯動聲光報警裝置。

2. 智能診斷與維護

• 設備壽命預測：基于變壓器溫升曲線、斷路器動作次數等數據生成維修建議。

• 電子巡檢系統：替代紙質記錄，通過RFID標簽定位巡檢點位，自動生成工單。

3. 遠程控制與聯動

• 支持遠程分合閘操作，火災時可自動切斷非消防電源并啟動應急照明。

四、典型應用場景

1. 工業園區：監控數千個配電回路，實現用電成本分析和負荷優化。

2. 商業綜合體：通過視頻AI識別配電室人員違規操作（如未佩戴絕緣手套）。

3. 軌道交通：監測直流屏蓄電池組狀態，預防供電中斷事故。

五、優勢與創新價值

1. 效率提升：故障響應時間從小時級縮短至分鐘級，人工巡檢頻次減少70%。

2. 安全保障：提前48小時預警電氣火災風險，漏電監測精度達0.1mA。

3. 節能降耗：通過功率因數動態補償，年電能損耗降低15%-20%。

六、挑戰與發展趨勢

1. 現存瓶頸

• 老舊設備協議兼容性差，需定制化開發數據接口；

• 等保2.0要求下，視頻監控數據加密存儲面臨技術挑戰。

2. 技術演進

• 融合數字孿生技術構建設備三維仿真模型，實現故障模擬演練；

• 開發邊緣計算終端，本地化處理視頻分析等大流量數據。

典型系統案例：

• 固德力安LF-2000系統：實現10kV變電所設備狀態與環境參數一體化監控；

• 力安科技電易云平臺：支持百萬級設備接入。
