隨著電力行業的不斷發展，高壓開關柜作為電力系統的重要組成部分，其安全性和可靠性受到了越來越多的關注。而高壓開關柜內部的溫度監測則是保障其安全運行的重要手段之一。因此，高壓開關柜測溫系統的研究和應用日益受到重視。

高壓開關柜測溫系統采用先進的溫度傳感器和數據采集技術，能夠?qū)崟r監測高壓開關柜內部的溫度變化情況，并將數據傳輸?shù)娇刂剖疫M(jìn)行分析和處理。通過對溫度數據的分析，可以及時發現高壓開關柜內部的故障隱患，提前采取措施，避免事故的發生，提升電力系統的安全性和可靠性。

一、相比傳統的人工測溫方式，高壓開關柜測溫系統具有以下優勢：

1.實時性高：高壓開關柜測溫系統可以實時監測高壓開關柜內部的溫度變化情況，提供及時的溫度數據，為電力運行人員提供準確的決策依據。

2.精度高：高壓開關柜測溫系統采用先進的溫度傳感器和數據采集技術，具有較高的溫度測量精度，能夠準確地反映高壓開關柜內部的溫度狀況。

3.可靠性高：高壓開關柜測溫系統經過嚴格的測試和驗證，具有較高的可靠性和穩定性，能夠在各種復雜的電力環境下穩定運行。

4.數據分析能力強：高壓開關柜測溫系統可以對溫度數據進行多種形式的分析和處理，提供全面的溫度信息和故障預警，提高電力系統的安全性和可靠性。

二、無線測溫系統組成

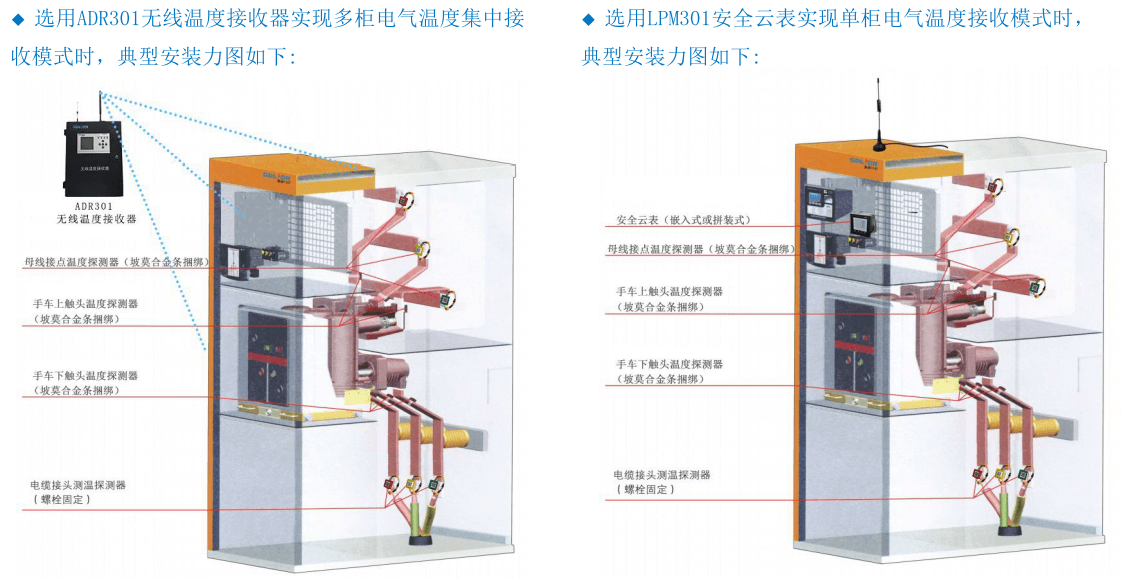

無線測溫系統由A81無線測溫終端、無線測溫集中器、無線2G/3G/4G DTU傳輸模塊和上層溫度監測管理中心構成。無線測溫終端負責對高壓開關柜內的溫度進行采集，并通過無線ZigBee傳輸模塊進行實時發送數據。無線測溫集中器負責對數據的接收、處理，并通過RS485總線將數據傳輸給監控計算機。監控計算機軟件，實現監測數據的顯示和數據庫的訪問，以便集中管理和最優控制。同時將監控計算機所采集到的溫度數據利用無線2G/3G/4G DTU遠程傳輸?shù)缴蠈訙囟缺O(jiān)測管理中心，并在溫度監測管理中心計算機中進行顯示、存儲、分析與報警。

A81無源無線溫度傳感器采用的是較低功耗設計、微電磁能量收集技術、無需電池、射頻通訊等技術，具有綠色環保、免維護、電氣隔離徹底、安裝方便、抗干擾能力強、工作可靠、體積小巧等特點，且能夠在高電磁場、大電流、以及在高溫下長期穩定工作，能很好的解決高電壓狀態下的溫度測量問題，實時將采集到的溫度數據通過射頻通訊，傳輸?shù)奖O(jiān)控終端上，實現不間斷的、準確的測量。

高壓開關柜測溫系統的重要性

高壓開關柜在電力系統中承擔著重要的角色，它不僅是電能分配的關鍵設備，而且還是確保電力系統安全運行的重要控制設備。由于開關柜內部結構的封閉性和高壓工作環境，其散熱條件較差，容易導致設備過熱。如果不及時監測和處理這些溫度異常，可能會引發設備故障甚至火災事故，對電力系統的穩定運行構成嚴重威脅。

高壓開關柜測溫系統的技術特點

現代高壓開關柜測溫系統采用了先進的無線測溫技術，這種技術依托于電力物聯網平臺，通過溫度傳感器和工業級無線模塊來實現溫度數據的實時監測和報警。這些系統通常包括以下幾個關鍵技術特點：

在線監測：能夠?qū)崟r監測開關柜內各個關鍵部位的溫度，包括觸頭、母線連接部位等。

數據傳輸與分析：通過無線通信技術將監測到的溫度數據上傳至云端平臺，并通過數據分析實現預警和報警功能。

智能化：一些高級的系統具備一定的智能分析能力，能夠判斷溫度變化的趨勢，并預測可能發生的故障。

無源無線測溫：某些系統采用無源無線測溫傳感器，利用一次電流感應出電源，無需電池供電，減少了維護工作量。

高壓開關柜測溫系統的應用領域

高壓開關柜測溫系統廣泛應用于發電廠、變電站、動力車間等場所。它可以用于監測封閉式高壓開關柜觸頭接觸狀態、母線連接狀態、電纜以及電纜頭發熱狀態。此外，該系統還可以用于高壓斷路器觸頭及接點、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流柜等設備的溫度監測。

綜上所述，高壓開關柜測溫系統對于保障電力系統的安全運行具有重要意義。隨著科技的進步，這些系統的技術水平不斷提高，功能也越來越完善，有效地提高了電力系統的可靠性。
