固定污染源用電監控系統-用電監控系統

　　一、用電監控系統

　　用電監控系統是按照國家標準規范和計量認證要求，根據工藝設計，對反映排污單位生產設施、污染治理設施運行狀態的關鍵電氣參數(如：電流、電壓、功率等)進行監測的全部設備、軟件平臺及配套設施。用于掌握生產設施和治理設施的運行情況、污染源停限產及錯峰生產情況等信息，是污染源自動監測系統的組成部分。

　　二、參考標準

　　GB 1207 電壓互感器

　　GB 1208 電流互感器

　　GB 3100 國際單位制及其應用

　　GB 3101 有關量、單位和符號的一般原則

　　GB 3102.1 空間和時間的量和單位

　　GB 4208 外殼防護等級(IP代碼)

　　GB 50057 建筑物防雷設計規范

　　GB 50093 自動化儀表工程施工及質量驗收規范

　　GB 50168 電氣裝置安裝工程_電纜線路施工及驗收規范

　　GB 50171 電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范

　　GB 31960.7-2015 電力能效監測終端技術條件

　　GB 4793.1 測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求

　　GB/T 22239-2019 信息安全技術網絡安全等級保護基本要求

　　GB/T 6587 電子測量儀器 基本安全試驗

　　GB/T 13850 交流電量轉換為模擬量或數字信號的電測量變送器

　　GB/T 16706 環境污染源類別代碼

　　GB/T 17214 工業過程測量和控制裝置的工作條件

　　GB/T 17626 電磁兼容 實驗和測量技術

　　GB/T 2423 電工電子產品環境實驗 第2部分：實驗方法

　　GB/T 17215.211 交流電測量設備 通用要求

　　GB/T 17215.321 交流電測量設備 特殊要求

　　HJ 212-2017 污染源在線監控(監測)系統數據傳輸標準

　　HJ 2000 大氣污染治理工程技術導則

　　DL/T 5137 電測量及電能計量裝置設計技術規程

　　三、用電監控系統的組成

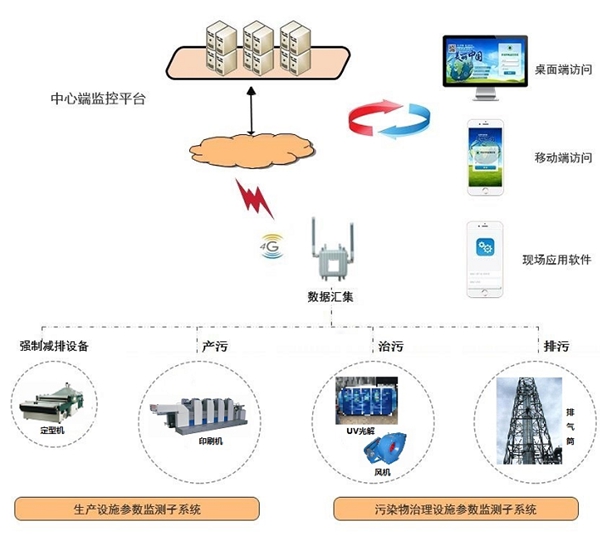

　　用電監控系統由現場端和中心端監控平臺兩部分組成，中心端監控平臺遵循“二級部署三級應用”原則， 可支撐省、市、縣三級使用?？傮w架構如圖 1 所示：

　　四、平臺概述

　　力安科技智慧環保用電監控管理平臺就是在生產及治污等設備的合適點上安裝各種監控傳感器(包括：自動監測儀器儀表(主要是用電量傳感器)、數據采集傳輸儀、FRID傳感器等)，通過各種通訊信道與后臺監控中心的通信服務器相連，實現在線實時通訊，這樣傳感器感知的點位環境狀態就被源源不斷地送到后臺，并存儲在數據庫服務器上，以供環保信息化各種應用系統使用。

　　五、平臺構架

　　◆ 感知層：前端傳感器、數據采集傳輸單元、箱體及其附件組成。

　　◆ 傳輸層：可以采用有線或4G等方式傳輸各種監測數據;

　　◆ 平臺層：數據服務云平臺，依托在前端監測數據，進行系統分析，提供跨區域、全時間、多層次的數據挖掘和對比，為科學監管大氣污染提供數據支撐;

　　◆ 應用層：面向各級管理部門，實現基于Web的污染源實時數據在線監測、污染源超標報警、以及面向不同需求的各種管理與統計分析。

　　六、系統功能

　　通過環保用電監控系統、污染源自動監控系統等自動監測系統全天24小時不間斷分析、收集數據，實現生態大數據全要素、全天候、全覆蓋。

　　? 實時監測 系統24小時連續不間斷監測，可以通過電腦網頁和手機APP，遠程在線實時掌握治污設施的運行工況;

　　? 實時告警 停電、停運、低負荷事件，可在7-10秒鐘發送到環保局和企業;

　　? 客觀數據 系統的監測數據可作為信訪及督查的驗證數據;

　　? 防患未然 借助系統數據輕松的做好排查工作。

　　系統結合GIS地理信息，將環保設備運行自動監控點位在地圖上進行準確定位，可以根據點源、敏感區等分析現有設備運行信息數據，同時將問題區域或污染源點信息在地圖上顯示，定時、定點的環境質量監測歷史數據，可以為環境質量評價和環境影響評價提供數據支撐，對企業停產、限產、錯峰生產等治污治理執行情況提供基礎數據。準確、及時、全面地反映環境質量現狀及發展趨勢，為環境管理、污染物控制、環境規劃等提供科學依據，并提供對應的報警功能，為環保部門提供快速發現和診斷提供依據。

　　智能分析與應用功能對數據進行分析，實現對環境變化的智能化研判預警，并通過應急指揮中心應用大屏、電腦及移動執法終端等，實現環境信息的實時查看、異常報警及綜合展示，極大地提升生態環境信息化監管水平。

　　平臺系統的建立，打破“信息孤島”，實現環境監管的線上與線下信息互通、監管部門與企業信息互通、不同層級環保部門信息互通、不同系統的信息互通。

　　在新基建的推動下，監測、預警等數據信息將朝著更快、更全、更精細的方向發展，更有效的提升監管效率以及事故快速應對能力。
